17. ДЕТАЛИ МАШИН- расчеты и чертежи
приводов и редукторов

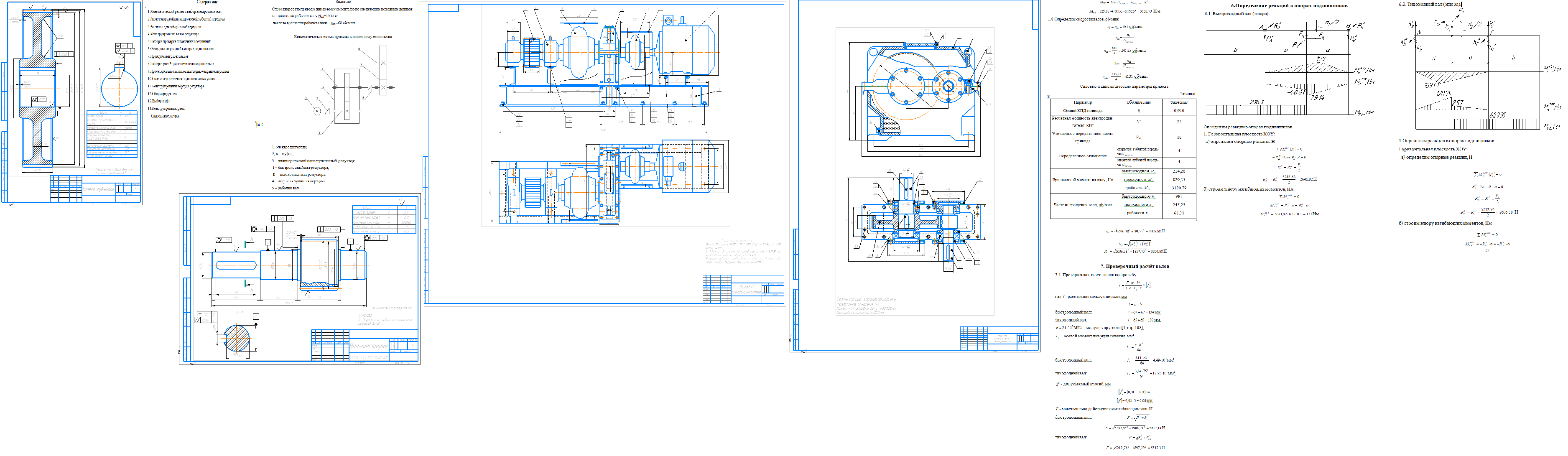

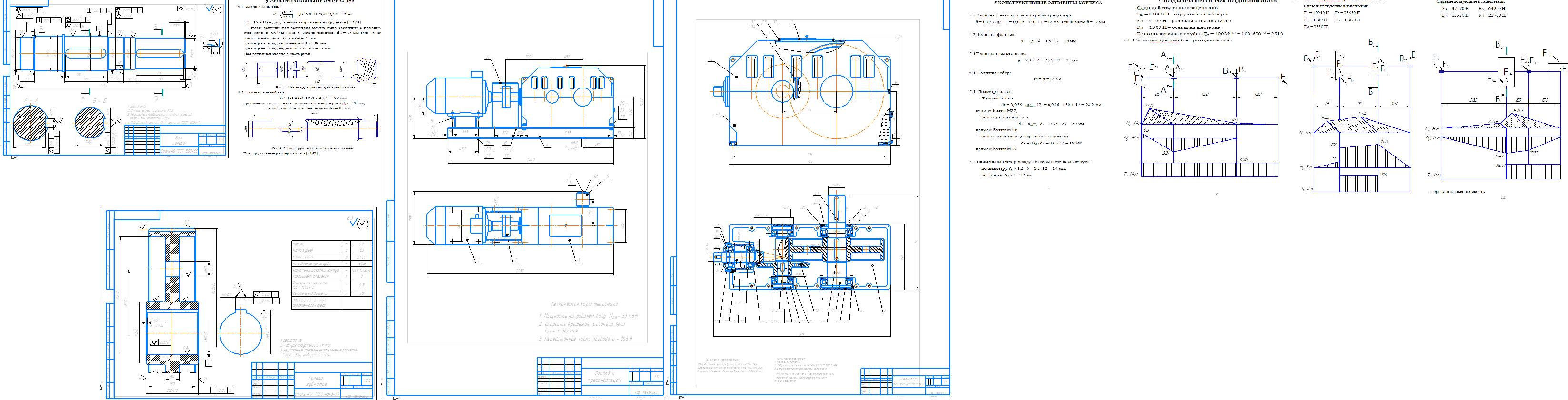

№ 17/66. Привод к муфельной печи.
Спроектировать привод по исходным данным:
Мощность на рабочем валу Nрв= 9,0кВт
Частота вращения рабочего вала машины nрв= 97 об/минСхема привода (см. чертеж):
электродвигатель 160М---муфта (торообразная) ---закрытая передача (редуктор цилиндрический двухступенчатый : aw1=125мм,aw2= 160мм)---муфта (МУВП)--- вал открытой передачи --- открытая передача (цилиндрическая)
(записка без титульного листа+ чертеж формат А1 РЕДУКТОР и спецификация + чертеж А1 ПРИВОД и спецификация + чертеж ВАЛ КОЛЕСА А3 + чертеж КОЛЕСО ЗУБЧАТОЕ А3)1500 ₽
Добавить в корзину

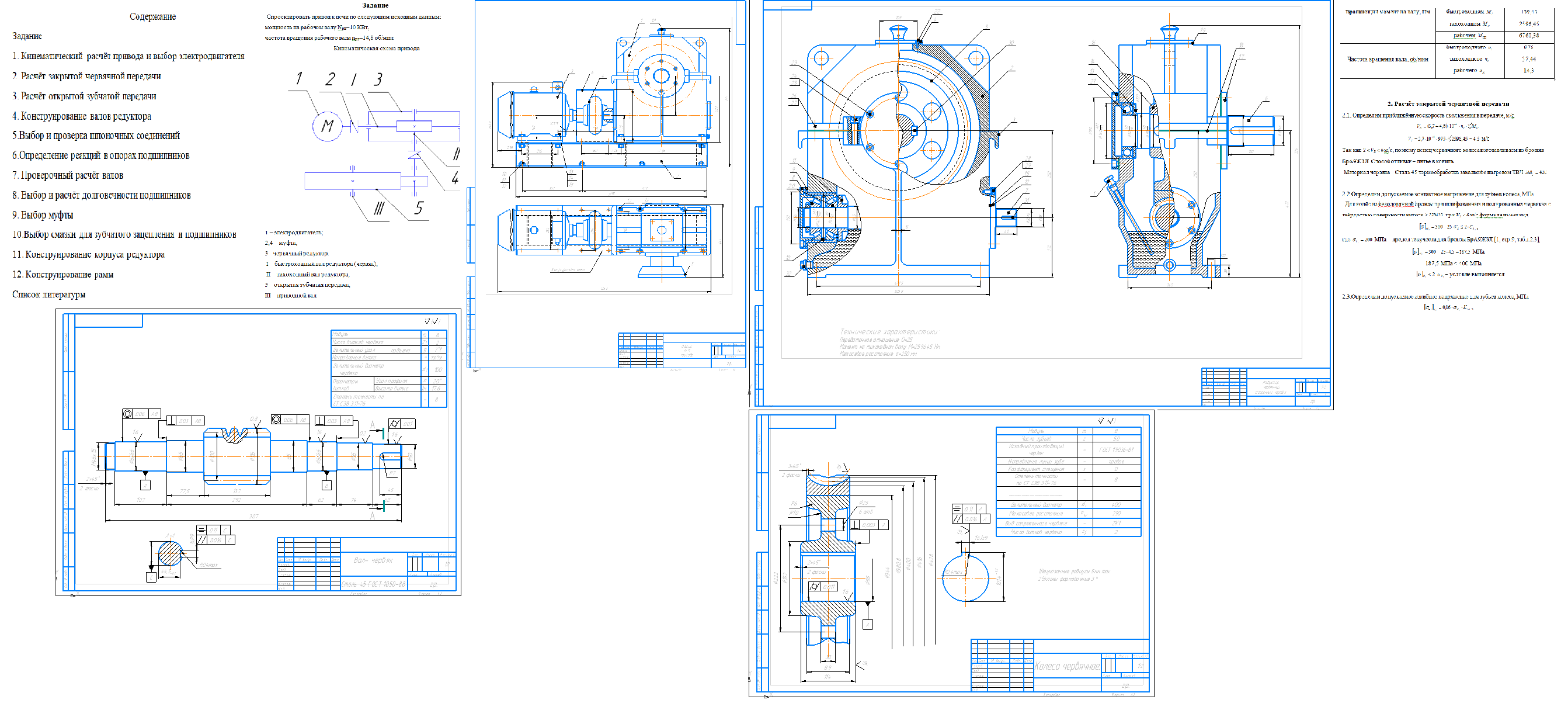

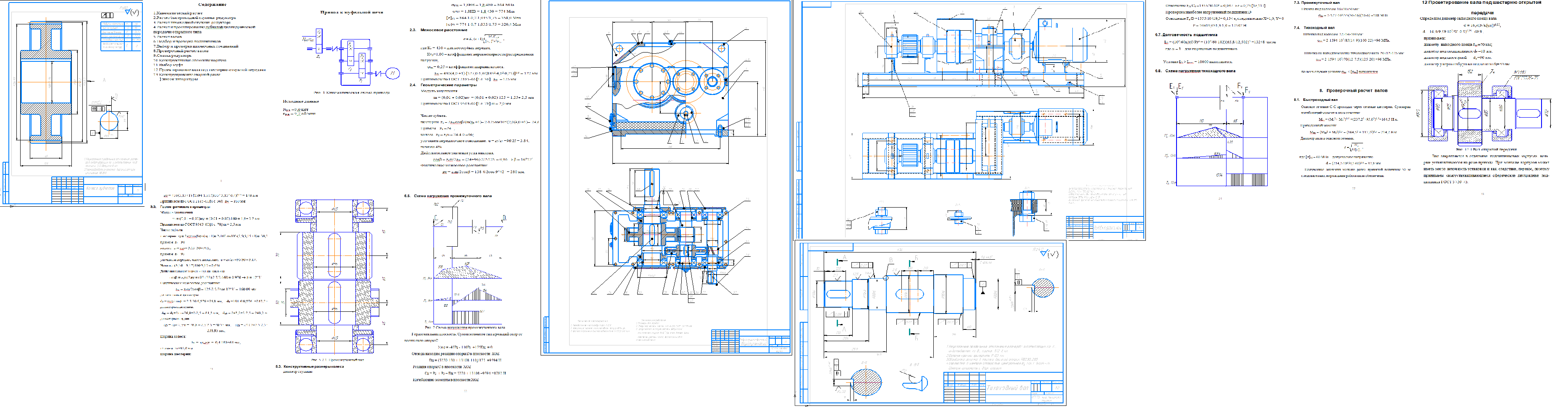

№ 17/67. Привод к аппарату с мешалкой.
Спроектировать привод по исходным данным:
Мощность на рабочем валу Nрв= 14кВт
Частота вращения рабочего вала машины nрв= 80 об/мин
Частота вращения вала электродвигателя nс= 1500 об/минСхема привода (см. чертеж):
электродвигатель 160М---муфта (торообразная) ---закрытая передача (редуктор червячный : aw= 160мм)--- открытая передача (коническая)
(записка без титульного листа+ чертеж формат А1 РЕДУКТОР и спецификация + чертеж А1 ПРИВОД и спецификация + чертеж А1 РАМА, чертеж ВАЛ КОЛЕСА А3 + чертеж КОЛЕСО ЧЕРВЯЧНОЕ А3)1500 ₽
Добавить в корзину

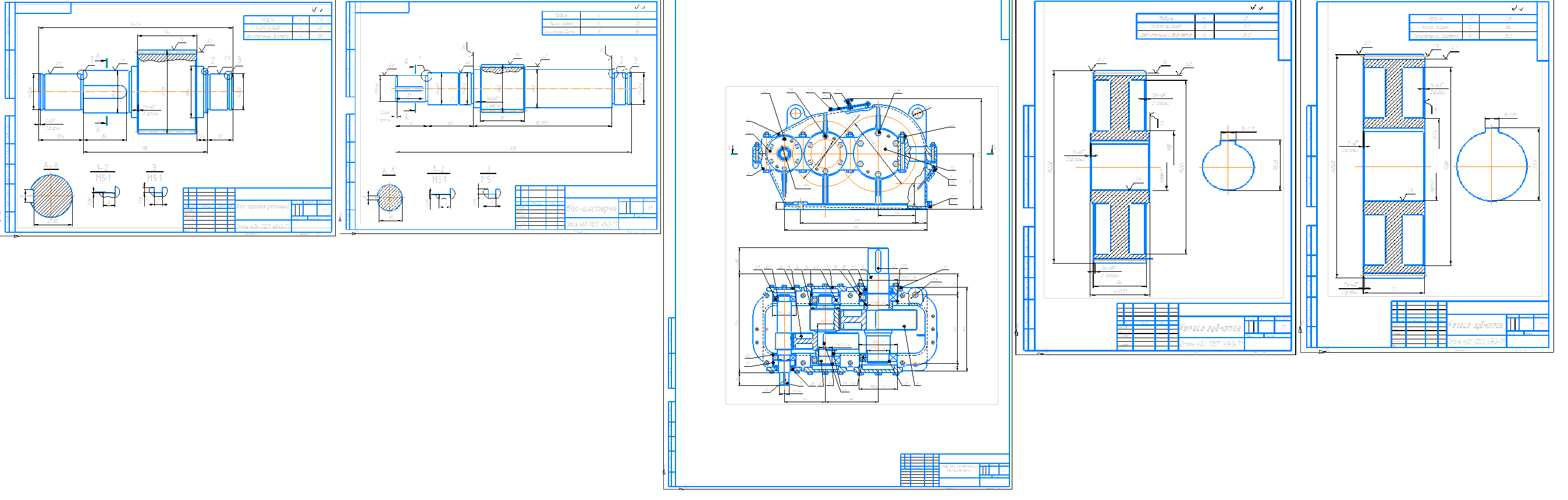

№ 17/68. Редуктор цилиндрический двухступенчатый.Передаточное число редуктора uобщ=2,5*5=12,5
Межосевое расстояние aw1=125мм
Межосевое расстояние aw2=250мм
(чертеж формат А1 РЕДУКТОР и спецификация)400 ₽
Добавить в корзину

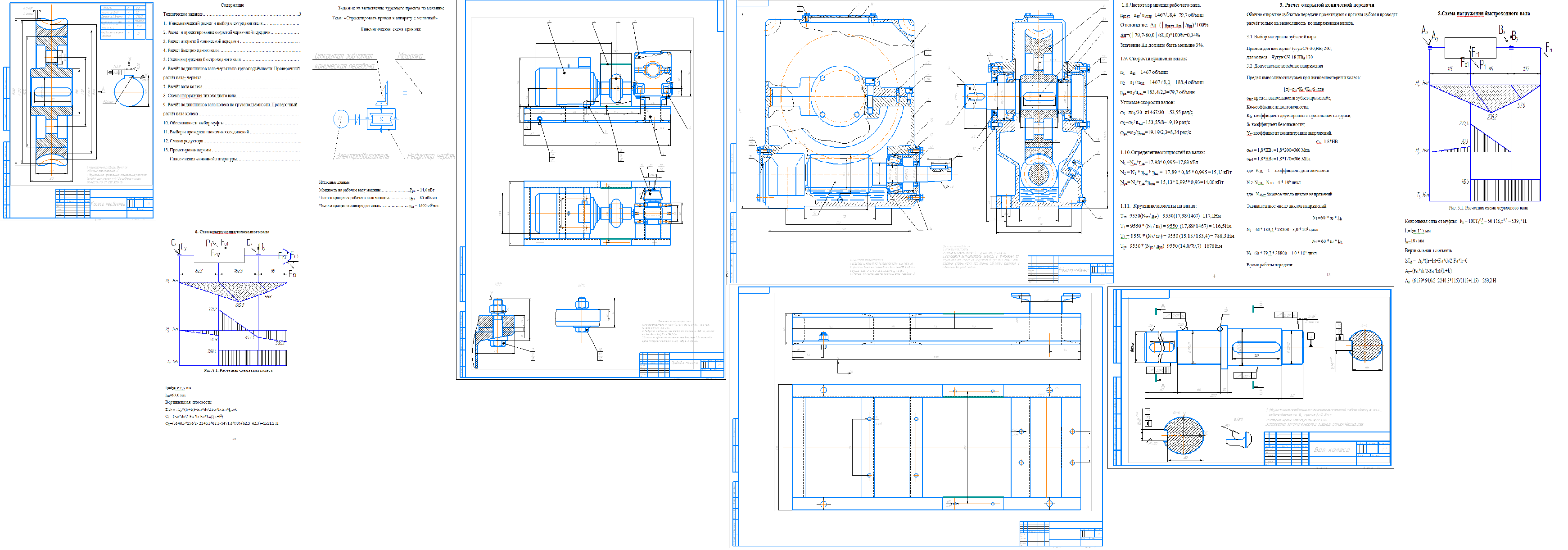

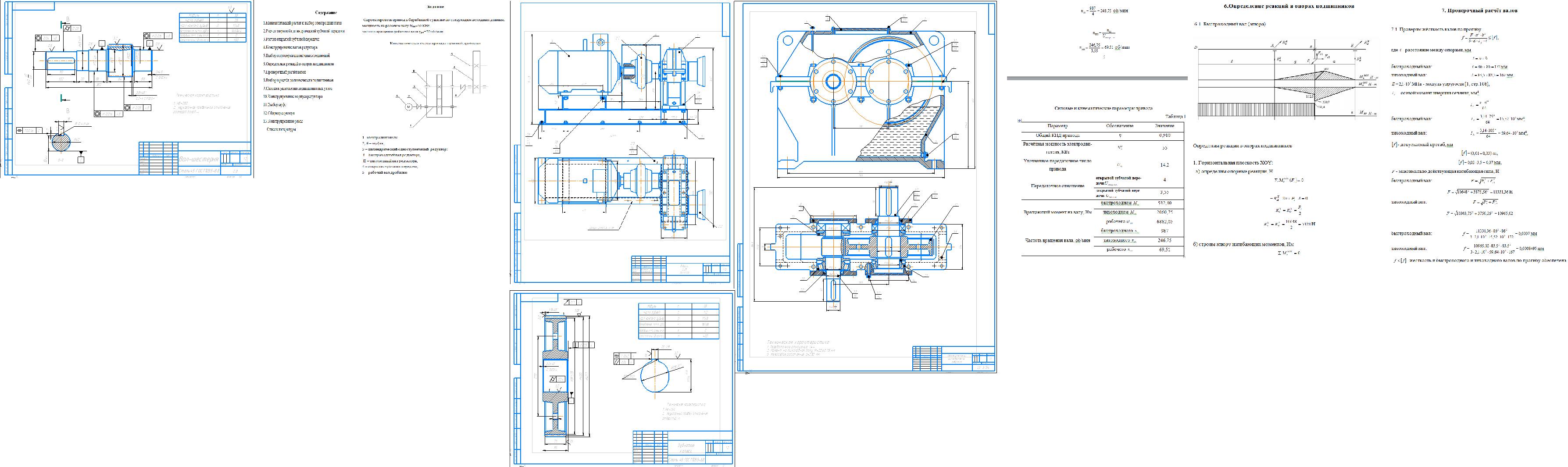

№ 17/69. Привод к пресс-вальцам.
Спроектировать привод по исходным данным:
Мощность на рабочем валу Nрв= 73кВт
Частота вращения рабочего вала машины nрв= 10 об/минСхема привода (см. чертеж):
электродвигатель 315S---муфта (МУВП) ---закрытая передача (редуктор цилиндрический двухступенчатый : aw1=280мм,aw2= 400мм)---муфта (МУВП)--- вал открытой передачи --- открытая передача (цилиндрическая)
(записка без титульного листа+ чертеж формат А1 РЕДУКТОР и спецификация + чертеж А2 ПРИВОД и спецификация + чертеж ВАЛ КОЛЕСА А3 + чертеж КОЛЕСО ЗУБЧАТОЕ А3)1500 ₽
Добавить в корзину
№ 17/70. Привод к шнековому смесителю.
Спроектировать привод по исходным данным:
Мощность на рабочем валу Nрв= 19кВт
Частота вращения рабочего вала машины nрв= 60 об/минСхема привода (см. чертеж):
электродвигатель 180S---муфта (торообразная) ---закрытая передача (редуктор цилиндрический одноступенчатый : aw=200мм)---муфта (торообразная)--- вал открытой передачи --- открытая передача (цилиндрическая)
(записка без титульного листа+ чертеж формат А1 РЕДУКТОР и спецификация + чертеж А1 ПРИВОД и спецификация + чертеж ВАЛ КОЛЕСА А3 + чертеж КОЛЕСО ЗУБЧАТОЕ А3)1500 ₽
Добавить в корзину

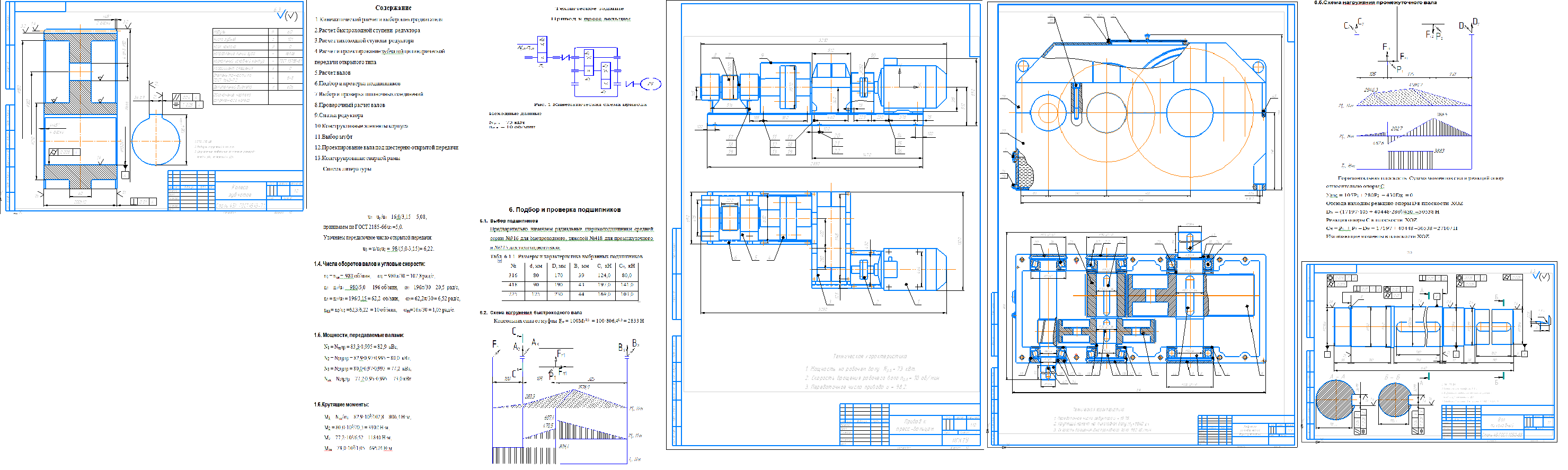

№ 17/71. Привод к пресс- вальцам.
Спроектировать привод по исходным данным:
Мощность на рабочем валу Nрв= 20,5кВт
Частота вращения рабочего вала машины nрв= 5,0 об/минСхема привода (см. чертеж):
электродвигатель 200L---муфта (торообразная) ---закрытая передача (редуктор цилиндрический двухступенчатый : aw1=250мм, аw2=500мм)--- открытая передача (цилиндрическая)
(записка без титульного листа+ чертеж формат А1 РЕДУКТОР и спецификация+ чертеж ВАЛ КОЛЕСА А3 + чертеж КОЛЕСО ЗУБЧАТОЕ А3)1000 ₽
Добавить в корзину
№ 17/72. Редуктор цилиндрический двухступенчатый.Передаточное число редуктора uобщ=4*2,6=10,4
Межосевое расстояние aw1=140мм
Межосевое расстояние aw2=180мм
(Чертеж формат А1 РЕДУКТОР и спецификация+ чертеж ВАЛ-ШЕСТЕРНЯ А3 +чертеж ВАЛ ПРОМЕЖУТОЧНЫЙ А3+ чертеж КОЛЕСО ЗУБЧАТОЕ на вал колеса А3 + чертеж КОЛЕСО ЗУБЧАТОЕ на промежуточный вал А3)600 ₽
Добавить в корзину

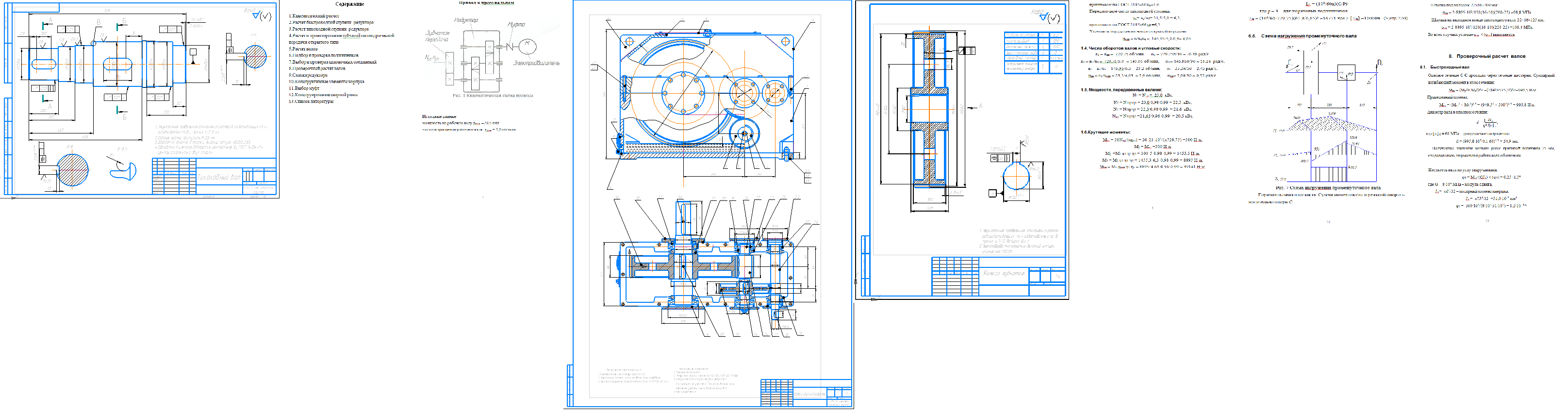

№ 17/73. Привод к пресс- вальцам.
Спроектировать привод по исходным данным:
Мощность на рабочем валу Nрв= 53кВт
Частота вращения рабочего вала машины nрв= 9 об/мин
Частота вращения вала электродвигателя nс= 1000 об/минСхема привода (см. чертеж):
электродвигатель 280S---муфта (МУВП) ---закрытая передача (редуктор коническо- цилиндрический: передаточное число U1=4, U2=7,1;aw=450мм )--- открытая передача (цилиндрическая)
(записка без титульного листа, НАЧИНАЕТСЯ С РАСЧЕТА ВАЛОВ, пункт4)+ чертеж формат А1 РЕДУКТОР и спецификация + чертеж А1 ПРИВОД и спецификация + чертеж ВАЛ КОЛЕСА А3 + чертеж КОЛЕСО ЗУБЧАТОЕ А3)700 ₽
Добавить в корзину
№ 17/74. Редуктор цилиндрический двухступенчатый.Передаточное число редуктора uобщ=4*2,5=10
Межосевое расстояние aw1=320мм
Межосевое расстояние aw2=500мм
(Чертеж формат А1 РЕДУКТОР и спецификация)400 ₽
Добавить в корзину

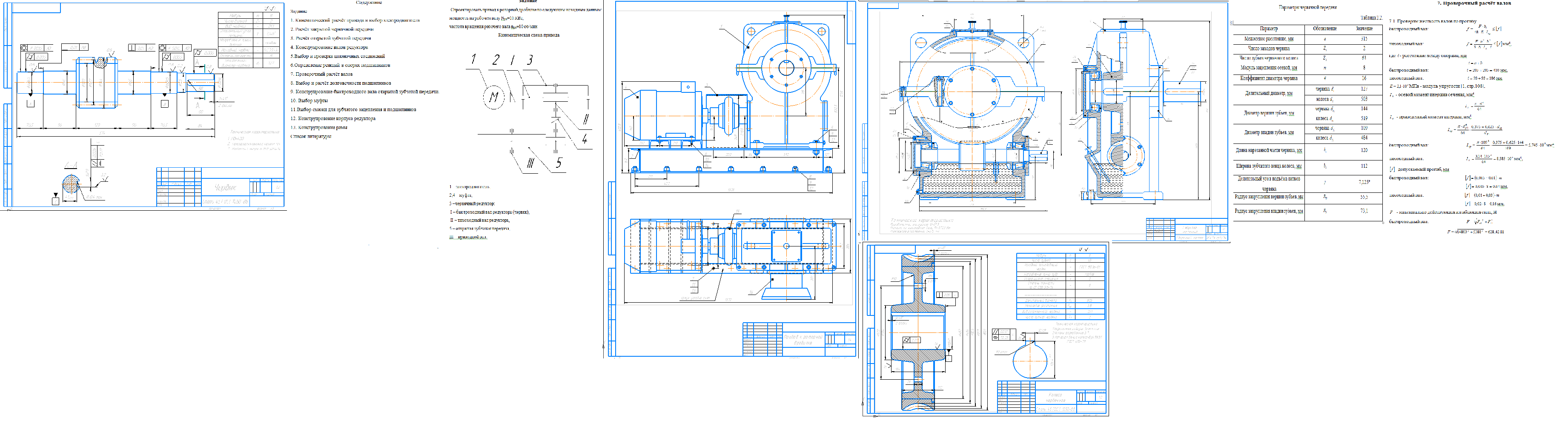

№ 17/75. Привод к роторной дробилке.
Спроектировать привод по исходным данным:
Мощность на рабочем валу Nрв= 10кВт
Частота вращения рабочего вала машины nрв= 10 об/минСхема привода (см. чертеж):
электродвигатель 160М---муфта (торообразная) ---закрытая передача (редуктор червячный : aw= 315мм)---муфта (торообразная) ---вал открытой передачи--- открытая передача (цилиндрическая)
(записка без титульного листа+ чертеж формат А1 РЕДУКТОР и спецификация + чертеж А2 ПРИВОД и спецификация, чертеж ВАЛ-ЧЕРВЯК А3 + чертеж КОЛЕСО ЧЕРВЯЧНОЕ А3)1500 ₽
Добавить в корзину
№ 17/76. Привод к печи.
Спроектировать привод по исходным данным:
Мощность на рабочем валу Nрв= 10кВт
Частота вращения рабочего вала машины nрв= 14,8 об/минСхема привода (см. чертеж):
электродвигатель 160М---муфта (торообразная) ---закрытая передача (редуктор червячный : aw= 250мм)---муфта (торообразная) ---вал открытой передачи--- открытая передача (цилиндрическая)
(записка без титульного листа+ чертеж формат А1 РЕДУКТОР и спецификация + чертеж А2 ПРИВОД и спецификация, чертеж ВАЛ-ЧЕРВЯК А3 + чертеж КОЛЕСО ЧЕРВЯЧНОЕ А3)1500 ₽
Добавить в корзину
№ 17/77. Привод к барабанной сушилке.
Спроектировать привод по исходным данным:
Мощность на рабочем валу Nрв= 50кВт
Частота вращения рабочего вала машины nрв= 70 об/минСхема привода (см. чертеж):
электродвигатель 250М---муфта (торообразная) ---закрытая передача (редуктор одноступенчатый цилиндрический : aw= 250мм)---муфта (торообразная) ---вал открытой передачи--- открытая передача (цилиндрическая)
(записка без титульного листа+ чертеж формат А1 РЕДУКТОР и спецификация + чертеж А2 ПРИВОД и спецификация, чертеж ВАЛ-ЧЕРВЯК А3 + чертеж КОЛЕСО ЧЕРВЯЧНОЕ А3)1500 ₽
Добавить в корзину
